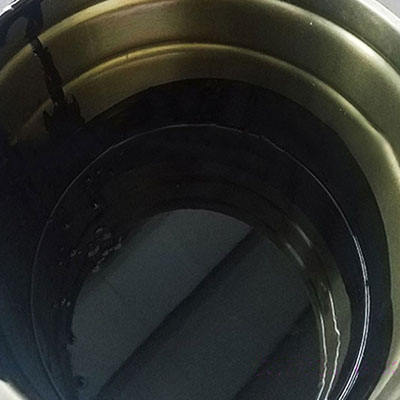

非固化橡胶沥青防水涂料是由石油沥青、功能性高分子改性剂及特种添加剂经科学优化混合而成，在应用状态下保持粘性膏状体的防水材料，它本身呈粘稠胶状，粘结力强，能与多种防水卷材紧密结合，拉伸力强，抗疲劳性强，施工方法灵活多样，无需等待即可实施下一步，高温低温等恶劣环境均可无障碍施工。固化橡胶沥青防水涂料与空气长期接触后不固化，不溶于水，粘结强度高，能适应复杂的施工作业面；并可自动找寻漏水部位修复已损坏的防水层，长久防漏。不含溶剂，满足国家安全、环保的要求。
非固化橡胶沥青防水涂料，一种新型的防水涂料，它既不是水性涂料也不是溶剂或者反应型涂料，颠覆了传统防水领域的概念，长久保持粘稠胶质非固化，与防水卷材相容，高温、低温恶劣情况可无障碍施工，潮湿基面施工，无需等待即可下一步施工，施工方法灵活，可采用涂抹、喷涂以及注浆堵漏等多种工法。
非固化橡胶沥青既可用于新建防水层，也可用于修复受损防水层，既可用于常规区域的防水，也可用于变形缝等特殊区域的防水，相对于其它防水材料，它对特殊区域的防水具有特有优势。由于它具有自行封闭能力，可自行修复防水层的破损部分，破损部位周围的非固化橡胶沥青防水涂料会自动流动并填充到受损部位，阻断防水层与混凝土基面间的漏水及渗流。

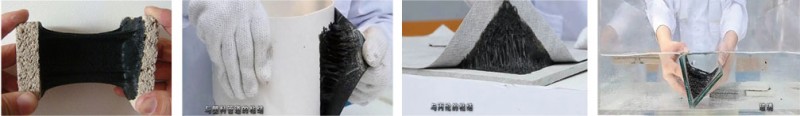

优异的基层适应性
材料可很好的适应结构变形，当基层开裂、拉伸防水层时，由非固化橡胶沥青防水层吸收应力，封闭基层的微细裂缝确保整个防水系统长期保持完整性。突出的
自愈合能力
当防水层收到外力作用被戳破时，破坏点不会扩大，防水层底部也不会发生窜水现象，而且材料的蠕变性能自愈轻微的渗漏问题，提高了防水层的可靠性，减少了工程维护成本。优异的抗老化性、低温柔性、耐腐蚀性
在凹槽内嵌填密封材料，在阴阳角、管根等细部应多遍（2-4遍）涂刷，地下工程宜加铺一层胎体增强材料。
粘结力强
可与不同基层粘结，即使在潮湿基面也有很好的粘结力
良好的可施工性
固含量99%以上，加里奥、泵出，连续化施工，可一次涂抹至指定厚度，施工速度可达115m2/h.
基层处理：基层表面应坚固、平整、干燥、干净、无灰尘油污，转角处应做成50mm×50mm的斜角或半径50mm的圆角。
涂刷基层处理剂：在合格基层上均匀涂刷基层处理剂，涂刷前应将处理剂充分搅拌，涂刷时应厚薄均匀，不漏底、不堆积，遵循先高后低，先立面后平面的原则。当涂刷的基层处理剂干燥时即可铺贴自粘卷材。
热熔非固化橡胶沥青防水涂料：施工前，应将非固化橡胶沥青防水涂料放在在加热罐中加热呈液体状态，达到规定的热用温度时才能施工，手工刮涂的加热温度≥120℃，喷涂温度≥150℃。
施工非固化橡胶沥青防水涂料：将加热罐中的非固化橡胶沥青防水涂料用刮涂或喷涂等方法均匀的涂刮于基层上，厚度1mm即可，刮涂非固化橡胶沥青防水涂料后3min内滚铺自粘胶膜防水卷材，然后轻刮卷材表面，排出内部空气，使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起。
滚铺自粘胶膜防水卷材：在非固化橡胶沥青防水涂料在基层上涂刷完成后，立即滚铺自粘胶膜防水卷材，滚铺时轻刮卷材表面，排出内部空气，使卷材与液体橡胶牢固的粘接在一起。
自粘胶膜防水卷材搭接宽度为80mm，最窄处不得小于70mm，搭接边应用压轮滚压严密。
卷材粘贴完毕，应即时用钢钉或膨胀螺钉对卷材进行固定，固定位置距卷材边沿10mm，间距500mm，且被卷材覆盖。
细部节点处理：
穿墙管
穿墙管根应进行抹灰处理，并涂刷非固化橡胶沥青防水涂料，然后用自粘胶膜防水卷材进行包裹，密封严密。每根穿墙管包管长度不小于250mm。
预留翻遍处理
预留翻遍为地下室外墙防水重点处理部位，也是地下室渗漏最易出现的部位，若处理不当将造成严重渗漏危害，其施工处理如图所示。
防水卷材密封收头
卷材收口用金属压条和钢钉固定，再用密封膏密封。卷材收口应高出室外地坪500 mm。
阴阳角附加层做法如下
附加层总宽度为500mm，每侧250mm。
地下室外墙铺贴及顶部防水甩茬做法
图集要求为150mm，考虑到接头错开，确定甩茬长度为500mm。
关键词：非固化橡胶沥青防水涂料,供应,建筑建材网,防水、防潮材料,其它防水材料
